Строение и принцип действия

По способу действия самовсасывающий насос может быть вихревым и центробежным. В обоих ключевым звеном является крыльчатка только имеет она разное строение и установлена в корпусе разной форы. От этого меняется принцип работы.

Центробежные

Центробежные самовсасывающие насосы имеют интересное строение рабочей камеры — в виде улитки. В центре корпуса закреплены рабочие колеса. Колесо может быть одно, тогда помпа называется одноступенчатой, может быть несколько — многоступенчатая конструкция. Одноступенчатые всегда работают на одной мощности, многоступенчатые могут в зависимости от условий изменять производительность, соответственно, являются более экономичными (меньше расходую электроэнергии).

Устройство самовсасываюшего центробежного насоса

Основной рабочий элемент в данной конструкции — колесо с лопастями. Лопасти загнуты в обратном направлении по отношению к движению колеса. При движении они как-бы расталкивают воду, отжимая ее к стенкам корпуса. Такое явление называется центробежной силой, а зону между лопастями и стенкой называют «дифузор». Итак, рабочее колесо движется, создавая на периферии область повышенного давления и подталкивая воду в сторону выходного патрубка.

Схема движения воды в центробежном насосе

Одновременно в центре рабочего колеса образуется зона пониженного давления. В нее засасывается вода из подающего трубопровода (всасывающей магистрали). На рисунке выше поступающая вода обозначена желтыми стрелками.  Далее она крыльчаткой проталкивается к стенкам и за счет центробежной силы поднимается наверх. Этот процесс постоянный и бесконечный, повторяется до тех пор, пока крутится вал.

С принципом действия центробежных насосов связан их недостаток: создавать центробежную силу из воздуха крыльчатка не может, потому перед работой корпус заполняют водой. Так как часто работают помпы в прерывистом режиме, чтобы вода не вытекала из корпуса при останове, на всасывающем патрубке ставят обратный клапан. Вот такие особенности работы центробежных самовсасывающих насосов. Если обратный клапан (он должен быть обязательно) на подающем трубопроводе стоит внизу, заполнять приходится и весь трубопровод, а для этого понадобится не один литр.

https://youtube.com/watch?v=Rn-qkLkFS3s

Название	Мощность	Напор	Максимальная глубина всасывания	Производительность	Материал корпуса	Подсоединительные размеры	Цена
Калибр НБЦ-380	380 Вт	25 м	9 м	28 л/мин	чугун	1 дюйм	32$
Metabo P 3300 G	900 Вт	45 м	8 м	55 л/мин	чугун (приводной вал из нержавеющей стали)	1 дюйм	87$
ЗУБР ЗНС-600	600 Вт	35 м	8 м	50 л/мин	пластик	1 дюйм	71$
Elitech НС 400В	400Вт	35 м	8 м	40 л/мин	чугун	25 мм	42$
PATRIOT QB70	750 Вт	65 м	8 м	60 л/мин	пластик	1 дюйм	58$
Джилекс Джамбо 70/50 Ч 3700	1100 Вт	50 м	9 м (втроенный эжектор)	70 л/мин	чугун	1 дюйм	122$
БЕЛАМОС XI 13	1200 Вт	50 м	8 м	65 л/мин	нержавеющая сталь	1 дюйм	125$
БЕЛАМОС XA 06	600 Вт	33 м	8 м	47 л/мин	чугун	1 дюйм	75$

Вихревые

Вихревой самовсасывающий насос отличается строением корпуса и рабочего колеса. Рабочее колесо — диск с короткими радиальными перегородками, располагающиеся по краям. Называется он импеллер.

Строение вихревого насоса

Корпус сделан так, что он довольно плотно охватывает «плоскую» часть рабочего колеса, а в районе перегородок остается значительный боковой зазор. При вращении импеллера вода увлекается перемычками. За счет действия центробежной силы она отжимается к стенкам, но через какое-то расстояние снова попадает в зону действия перегородок, получая дополнительную порцию энергии. Таким образом в зазорах она еще и закручивается в вихри. Получается сдвоенный вихревой поток, что и дало название оборудованию.

Благодаря особенностям работы вихревые насосы могут создавать давление в 3-7 раз больше, чем центробежные (при одинаковых размерах колес и скорости вращения). Они идеальны, когда необходим малый расход и высокое давление. Еще один плюс — они могут качать смесь воды и воздуха, иногда даже создают разрежение если заполнены только воздухом. Это делает проще его запуск в работу — не надо заполнять камеру водой или достаточно ее небольшого количества. Недостаток вихревых насосов — низкий КПД. Он не может быть выше 45-50%.

Название	Мощность	Напор (высота подъема)	Производительность	Глубина всасывания	Материал корпуса	Цена
LEO XKSm 60-1	370 Вт	40 м	40 л/мин	9 м	чугун	24$
LEO XKSm 80-1	750 Вт	70 м	60 л/мин	9 м	чугун	89$
AKO QB 60	370 Вт	30 м	28 л/мин	8 м	чугун	47$
AKO QB 70	550 Вт	45 м	40 л/мин	8 м	чугун	68 $
Pedrollo РКm 60	370 Вт	40 м	40 л/мин	8 м	чугун	77$
Pedrollo РК 65	500 Вт	55 м	50 л/мин	8 м	чугун	124$

Вихревые импеллерные насосы

Среди самовсасывающих модификаций присутствует группа вихревых насосов, однако, в отличие от центробежных аналогов, они не подходят для перекачивания вязких сред.

Наличие твердых включений в воде необходимо исключить, иначе работоспособность оборудования нарушится. Насосы вихревого типа просты в устройстве и обслуживании, но обладают меньшей производительностью и низким КПД.

Вихревой самовсасывающий насос Pedrollo PKm 60 для исключительно чистой воды: мощность – 0,37 кВт, производительность – 0,3-2,4 м³/ч, высота подъема воды – до 5 м

Схема устройства и принцип работы

Внутренние детали вихревого насоса мало отличаются от аналогов центробежного оборудования. Основной динамической деталью является рабочее дисковое колесо, оснащенное расположенными по кругу лопастями.

Лопасти вращаются внутри своеобразного канала, связанного с входящим и выводящим патрубками. Жидкость поступает по всасывающему патрубку, под воздействием вращения колеса закручивается и по винтовой траектории перемещается в сторону выхода.

Многократное нахождение жидкости в пространстве между лопастями образует дополнительную энергию и напор, поднимающий воду на необходимый уровень, на этом и основан принцип работы самовсасывающего вихревого насоса.

Всасываемый воздух смешивается с жидкостью, затем смесь вновь разделяется на два компонента: воздух выводится наружу, а жидкость продолжает циркулировать в рабочей камере. После того, как удален весь воздух, камера полностью заполняется водой и вводится в работу по принципу центробежного оборудования.

Вихревой насос Оптима (Польша) в чугунном корпусе, с мощностью 0,37 кВт и напором 35 метров. Предназначен для водоснабжения дома или садового участка, перекачивает только чистую воду

Обязательным элементом, как и у центробежного оборудования, является обратный клапан, выполняющий две функции:

• препятствует обратному попаданию воздуха;
• обеспечивает заполнение рабочей камеры водой.

Максимальная высота подъема воды, которую обеспечивает вихревое самовсасывающее оборудование, – 8 метров. От центробежных насосов вихревые отличаются двумя принципиальными качествами: они не перекачивают грязные среды, однако прекрасно справляются с перемещением смеси воздуха и жидкости.

Низкий КПД (от 25% до 45 %) объясняется тем, что много энергии тратится на процесс нагнетания жидкости. По этой причине владельцы загородных участков отдают предпочтение центробежным агрегатам. О вихревом оборудовании обычно вспоминают, когда нет возможности установить более продуктивный аналог.

Преимущества бытового использования

Достоинством данной категории самовсасывающих насосов являются компактные размеры и увеличенный напор (в 5-7 раз больше, чем у центробежных аппаратов). Таким образом, их рационально использовать при обслуживании источника воды, находящегося на далеком расстоянии от точек водоразбора, при условии, что большая производительность не нужна.

Вихревые насосы Speroni KPM выпускают в двух вариантах, различающихся габаритами, весом, объемом рабочей камеры и производительностью. Модификации используются для заполнения мембранных баков небольшого объема и систем отопления (+)

Примером может служить перекачка воды из колодца, высота подъема в котором не превышает 7-8 м, в так называемую «рабочую зону», где обычно расположены садовые посадки, грядки, теплицы. Учитывая неравномерность рельефа и огибание дачных строений, стоит рассчитывать на трубопровод до 100м длиной, а это значит, что потребуется большой напор.

Кроме использования вихревых модификаций в автономных частных водопроводах, их применяют для тушения пожаров, устройства вентиляции, в тепловых установках.

Как монтировать

Устанавливают насосы « Агидель» только над поверхностью воды. Глубинные и погружные модели Уфимский завод не выпускает. При монтаже в колодец производитель рекомендует, помимо всего прочего, обустроить над агрегатом «домик» для защиты его от атмосферных осадков. Можно также сделать небольшой деревянный плотик, пустить его плавать по поверхности воды и установить на него насос. В этом случае для защиты будет достаточно и обычной колодезной крышки.

И горизонтальные, и вертикальные модели «Агидель» часто используют для забора воды из не слишком глубоких скважин. В этом случае агрегат устанавливается в кессон. При желании на него можно дополнительно вмонтировать реле давления. В этом случае насос будет включаться и качать воду просто при открытии крана в доме.

Видео по монтажу и запуску насоса Агидель

Многие владельцы умудряются прятать насосы внутри колодцев, сооружая плотик из материала не подверженного коррозии. Такой скважинный способ установки позволяет использовать короткий всасывающий шланг и избавляет от необходимости постоянно контролировать уровень воды. Но при этом придется увеличить длину электрического шнура. Поскольку на насосе имеется шнур длиной 1, 5 метра, то лучше установить провод достаточной длины, и проложить его так, чтобы исключить случайные повреждения.

Перед началом монтажных работ внимательно ознакомьтесь и инструкцией, чтобы учесть все требования и рекомендации для обеспечения долгой и надежной работы агрегата.

Подготовка к запуску

Модель 10 не требует предварительной заливки системы. Она имеет достаточную мщность, чтобы создать разряжение в подводящей трубе. При первом включении вода не будет подниматься по трубе сразу. Ведь Агидель 10 – это самовсасывающий насос и поэтому следует подождать 3-5 минут для того, чтобы система заполнилась, и появился водяной напор.

Модель Агидель М требует предварительной заливки водой перед пуском. Это нужно обязательно помнить. В противном случае есть риск вывести из строя механизм. Рассмотрим метод заливки агрегата, установленного на ручной колонке:

• Открывается кран насоса;
• Отводной шланг опускают в емкость, наполненную водой;
• Качаем воду колонкой в ручном режиме для создания вакуума в скважине. Жидкость из емкости начинает движение к скважине, вызывая вращение крыльчатки насоса;
• Продолжаем качать до момента, пока вода не польется из колонки, и запускаем агрегат.

Если же насос установлен возле емкости или водоема, то нужно просто заливать воду в подводящий шланг до того момента, пока она не потечет из подающей магистрали. Затем быстро опустить подводящий патрубок в воду и включить агрегат.

Слабая подача воды

Одна из основных причин плохой подачи воды – качественные характеристики заборного шланга. Дело в том, что внутри шланга создается достаточно мощное разряжение, которое способно сжимать стенки шланга. В данном случае следует применять либо металлическую или пластиковую трубу. Можно использовать специальный армированный шланг.

Другая самая распространенная причина слабого напора – износ или повреждение сальников. В таком случае их потребуется заменить. Благо производитель позаботился и об этом. К каждому насосу прилагается подробная инструкция, где описывается ремонт и технические характеристики агрегата.

Видео по ремонту насоса Агидель

Порядок действий при замене сальников:

1. Демонтируется верхняя часть защитного кожуха насоса;
2. Снимается уплотняющая прокладка и нагнетающая улитка;
3. Ослабляется гайка крыльчатки с целью получения доступа к якорю насоса;
4. Ось якоря аккуратно выбивается из крыльчатки через бронзовую или латунную прокладку;
5. Меняется сальник и (если необходимо) уплотнительная прокладка;
6. Сборка проходит в обратной последовательности.

Производительность насоса, как агрегата центробежного действия зависит в большей степени от сопротивления системы труб и высоты, на которую предполагается подавать воду. Поэтому при выборе модели насоса для скважины или для водоема следует учитывать условия, в которых будет работать агрегат. Если придется работать на максимуме, то производительность, естественно, будет отличаться от параметров, указанных заводом изготовителем. При минимальном сопротивлении и напор, и производительность насоса может быть гораздо выше заявленной в паспорте.

Устройство и принцип работы

Электронасосы “Агидель” имеют простую моноблочную конструкцию, свойственную всем центробежным поверхностным насосам.

Со времён первой версии “Агидель- БЦ” устройство агрегата осталось прежним, появилась только специальная защита от перегрева, позволяющая эксплуатировать насос без перерывов на протяжении длительного времени.

Электронасос с маркировкой М состоит из двух основных частей: электродвигателя и центробежного насоса. В “Десятке” набор из двигателя и центробежного насоса дополнен еще и струйным насосом.

На него возложено обеспечение “самовсасывания” воды, поставляемой в систему центробежным собратом.

Электродвигатель, который служит приводом для насоса, включает в себя статор со встроенным термопредохранителем, защищающим обмотку механизма от перегрева.

Также в состав электродвигателя входит ротор, подшипниковый щит, фланец. Охлаждение в процессе работы осуществляется крыльчатым вентилятором, который закрыт крышкой-колпаком.

Принцип работы насоса основан на действии центробежных сил, благодаря которым агрегат обеспечивает подачу воды. Источником центробежной силы является рабочее колесо, расположенное на валу ротора.

Во фланце находятся манжеты, которые защищают электродвигатель от попадания в него воды.

Схема устройства центробежного насоса Агидель МЭлектродвигатели всех модификаций насосов Агидель необходимо тщательно защищать от малейшего попадания воды – основной причины выхода их из строя.

Вода попадает внутрь насоса через приемный клапан, который также служит фильтром, препятствующим проникновению в насос посторонних предметов (крупных частиц, мусора, остатков породы и т.д.).

Этот клапан у модели “Агидель-М” играет роль запирающего клапана при заливке насоса перед запуском.

Разъём корпуса и фланец уплотнены резиновой прокладкой. Модель “М” дополнительно оснащена винтом для спуска воздуха. Для установки насоса в вертикальное положение в корпусе имеются крепёжные отверстия. Для горизонтального размещения служат отверстия в стойке.

Схема заземления электронасоса Агидель 10Насос “Агидель-10” оснащён четырехжильным питающим шнуром для подключения к электросети, который армирован вилкой с встроенным заземляющим контактом.

Модельный ряд и производители

Как свидетельствуют отзывы потребителей и специалистов, “Агидель” действительно является надёжным и долговечным оборудованием. Более того, эти электронасосы давно известны дачникам и садоводам на всей территории СНГ.

Электронасосы “Агидель” относятся к типу поверхностных центробежных насосов и выпускаются ООО “ПромГрупп” – приемником “Уфимского агрегатного производственного объединения”, которое выпускало электронасосы под маркой “Агидель” более 50 лет.

За эти годы конструкция насоса принципиально не изменилась, разве что для изготовления некоторых деталей стали использовать высокопрочные полимеры вместо сплавов.

Стоит отметить, что все комплектующее для электронасосов “Агидель” уфимское предприятие производит самостоятельно, а качество сборки высоко оценивается специалистами.

Стоимость этих электронасосов в сравнении с импортными аналогами ниже в 2-5 раз, а по производительности, надёжности и долговечности они чуть не уступают мировым брендам.

Серия поверхностных центробежных насосов Агидель предназначена для забора и транспортировки воды из открытых водоемов, неглубоких скважин, колодцев

Модельный ряд насосов “Агидель” нельзя назвать разнообразным, в нём присутствуют только две модели:

1. “Агидель-М” – малогабаритный электронасос, используемый для подачи воды с небольшой глубины до 8 м и на небольшие расстояния. Выпускается в вертикальном, горизонтальном и универсальном формате.
2. “Агидель-10” – насос средней мощности самовсасывающего типа, способный поднимать воду из колодца или скважины глубиной до 7 м. Выпускается только в горизонтальном исполнении.

Оба варианта оснащены нагнетательным механизмом центробежного типа, который приводится в движение однофазным двигателем, работающим от электросети 220 В.

Если сравнивать оба насоса, то “десятка” выглядит более предпочтительно: у этого агрегата больше напор на 33% и производительность на 14%, однако и энергопотребление в 2 раза выше, чем у модификации “М”.

Модели “М” и “10” являются усовершенствованными вариантами первого насоса серии БЦ уфимских производителей, который выпускался более сорока лет

Возможно вам будет полезна информация о лучшей десятке центробежных насосов, представленных на рынке.

Технические характеристики насосов Агидель

Электронасосы «Агидель» могут использоваться для перекачки воды из открытых водоемов, неглубоких водозаборных скважин, колодцев. Насосы способны работать длительное время, благодаря наличию специальной защиты от перегрева.

Серия #1 — модель Агидель-М

Электронасос «Агидель-М» относится к классу малогабаритных насосов, его вес составляет 6 кг, а размеры — 24х25 см. Агрегат используется для перекачки воды с температурой не более 35º С.

Высота всасывания, характерная для большинства модификаций М, не превышает 8 м. Однако если оснастить агрегат эжектором, то этот показатель увеличится до 15 м.

Между низом всасывающего клапана и дном водозаборного источника должно быть более 0,3 м. Перед запуском насос требует заливки водой.

Моноблочная конструкция насоса Агидель М включает две основные составляющие: центробежный насос и электродвигатель, рассчитанный на непрерывную работу (кликните для увеличения)

Максимальный напор воды, создаваемый насосом этой марки, составляет 20 м, производительность — 2,9 м3/час. Модель «М» относится к классу экономичного оборудования для перекачки воды, её потребляемая мощность — 370 Вт. Напряжение электросети — 220 В.

Электронасосы марки «Агидель» не предназначены для работы при минусовых температурах, поэтому для эксплуатации в зимнее время требуется утепление.

Например, при использовании насоса для скважины устраивают утеплённый кессон, заглубленный ниже уровня промерзания грунта.

Корпус насоса выполнен из высокопрочного алюминия, поэтому агрегат отличается малым весом, позволяющим устанавливать его практически на любые ровные поверхности

Серия #2 — модификация Агидель-10

В отличие от модели «М» электронасос «Агидель-10» – это более мощное и крупногабаритное устройство. Его вес — 9 кг, а размеры 33х19х17 см. Работа агрегата без заливки водой запрещена, в противном случае выходит из строя торцевое манжетное уплотнение.

Высота всасывания этой модификации 7м. Насос обеспечивает максимальный расчетный напор 20 м, представляющий собой сумму величин всасывания, нагнетания и потерь в трубопроводе.

Производительность составляет 3,6 м3/час. Способ установки — горизонтальный. «Десятка» потребляет ровно в два раза больше электроэнергии — около 700 Вт. Работает от однофазной электросети с напряжением 220В.

В отличие от предыдущей модели «Агидель-10» нельзя доукомплектовать эжектором. Корпус электронасоса выполнен из алюминиевого сплава.

Конструктивными частями насоса Агидель 10 являются электродвигатель, центробежный и струйный насос

Нюансы монтажа и особенности эксплуатации

Насосы «Агидель» следует устанавливать на ровную жесткую поверхность. Обычно сооружают постамент из железобетона или щит из толстых досок. Модель «Агидель-М» устанавливается вертикально, а «Агидель-10» — горизонтально.

Если насос устанавливается на некотором расстоянии от колодца, следует учесть, что 4-метровый горизонтальный участок всасывающего трубопровода по гидравлическому сопротивлению приравнивается к 1 м перепада по высоте.

Это значит, что расстояние между агрегатом и колодцем, в котором вода опускается до глубины в 5 м, должно составлять не более

L = (7 — 5)х4 = 8 м,

Где 7 – предельная глубина всасывания для насосов «Агидель».

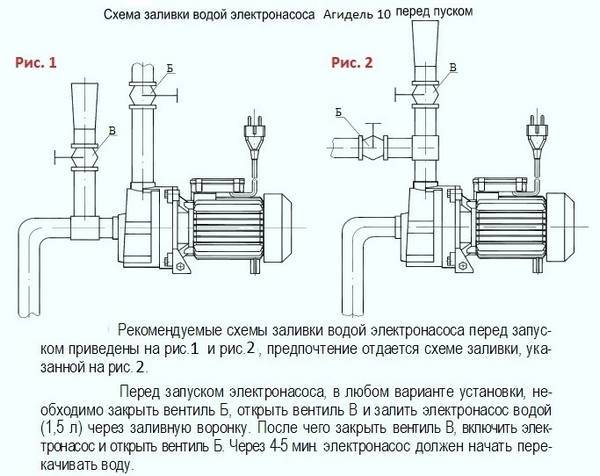

Перед запуском рабочую камеру и всасывающий трубопровод насоса необходимо заполнять водой.

Во многих источниках, публикуемых в Сети, сообщается, что модель «Агидель-10» в этом не нуждается, но на сайте производителя на этот счет ничего не говорится. Владельцы этих агрегатов, обсуждающие данный вопрос на форумах, считают необходимым заливать обе модели.

Для того чтобы вода во время коротких простоев насоса не утекала из всасывающей магистрали, на ее конце следует устанавливать обратный клапан. Этот элемент поставляется в комплекте с насосами «Агидель»но пользователи сообщают, что они плохо держат воду. Новоиспеченным владельцам «Агидели» рекомендуют заменить штатный клапан на более надежный, оснащенный латунным золотником. Тогда заливать насос придется только раз в сезон (при относительно коротких простоях).

В качестве всасывающей магистрали обязательно следует применять армированный шланг – обычный резиновый или силиконовый будет сжиматься атмосферным давлением.

Фактическая производительность насосов «Агидель», как и других центробежных агрегатов, зависит от гидравлического сопротивления напорного трубопровода и высоты, на которую подается вода (относительно оси насоса).

Следует понимать, что указанные в характеристиках данные о максимальных напоре и производительности являются взаимоисключающими.

Если агрегату придется развивать максимальный напор, производительность будет намного меньше указанной, и наоборот – максимальная производительность будет иметь место только при минимальном напоре.

Чтобы понять, сколько воды будет качать насос при конкретном значении напора, нужно проанализировать так называемую напорную характеристику, имеющую вид графика или таблицы.

На сегодняшний момент выбор насосов просто огромный — есть вихревые, вибрационные, центробежные варианты. Как определиться, какой подойдет именно вам? Читайте далее. Насос для колодца: какой выбрать? Подбор по типам установки и по способу перекачивания жидкости.

Для чего нужен оголовок для скважины и как сделать его своими руками, читайте в этой статье.

Технические характеристики

Обе модели относятся к группе поверхностных центробежных агрегатов, т. е. качают воду без погружения в нее. Их устанавливают около источника, а в воду опускают только всасывающие шланги или трубы.

Это обеспечивает высокий уровень безопасности, потому что исключен контакт электропроводов с жидкостью.

Особенности устройства в «Агидель-М»

Модель насоса с маркировкой «М» отличается малыми габаритами (всего 6 кг) и экономным потреблением энергии (370 Вт). Предназначена для перекачки холодной воды, температура которой не превышает 40 градусов. Способна всасывать воду с глубины до 7 метров, причем длительное время, потому что снабжена специальной защитой от перегрева. Если доукомплектовать эжектором, то можно использовать и в колодцах, с глубиной до 15 метров.

Насос Агидель-М относится к поверхностным центробежным насосам, которые при запуске требуют предварительной заливки

Аппарат предназначен для перекачки только чистой воды из колодцев, скважин, искусственных водоемов, бассейнов. При заборе воды из бассейна или водоема надо следить, чтобы от приемного клапана до  дна источника было более 0,35 м. Максимальный напор – 20 метров.

Анализ устройства насоса «Агидель-10»

Насос Агидель-10 относится к группе самовсасывающих насосов, которые работают без предварительной заливки

В отличие от предыдущей модели, устройство оборудования с маркировкой «10» более мощное. Этот агрегат потребляет свыше 500 Вт энергии, но при этом обеспечивает больший напор воды (в 30 м). Весит 9 кг. Является самовсасывающим насосом, не требующим при запуске системы заливки водой. Рекомендован для проведения водоснабжения в дом, потому что  за счет большей мощности подает воду с нормальным напором в несколько точек одновременно, к примеру, в ванную и кухню.
