Окучник своими руками для мотоблока

Инструкция

Начать хотелось бы с рассмотрения процесса изготовления дискового окучника, потому что данный тип устройства является наиболее востребованным на сегодняшний день.

Устанавливая разные по диаметру размеры дисков, можно производить окучивание кустов картофеля различной длины.

Дисковый окучник

Многие задаются вопросом – как сделать окучник для мотоблока своими руками? В домашних условиях это вполне реально, если следовать определенным рекомендациям. Итак, опишем процесс изготовления поэтапно (для примера возьмем дисковый окучник для мотоблока Нева):

• Для изготовления нам понадобятся резаки от старой сеялки, либо листы металла толщиной 2 мм. Крепятся они при помощи подшипников с сальниками.
• Поставить их нужно под углом друг к другу. Расстояние между нижними частями дисков должно соответствовать ширине колеи мотоблока. Соединяются они сварочным методом, либо при помощи обычных болтов.
• Здесь нужно выполнять строгую рекомендацию – диски должны быть симметричны друг к другу. В противном случае, мотоблок с окучником будет заносить в сторону, что существенно усложнит весь процесс работы.
• Кроме самих дисков, в конструкцию окучника входят винтовые талрепы, поводок Т-образного типа и стойки. Талрепы, в данном случае, выполняют регулировочную функцию поворота дисков вдоль вертикальной оси.
• Окучник для мотоблока своими руками, чертежи и фото которого вы видите внизу, должен быть сделан в строгом соответствии с размерами. Импровизация конечно быть, но при первом опыте сборки лучше всего воспользоваться чужими наработками.
• В зависимости от возможностей, можно сделать фиксированную и регулировочную ширину захвата. Второй метод более удобный, ведь можно менять междисковое расстояние путем простой перестановки стоек.
• Для агрегации окучника с мотоблоком нужно воспользоваться кронштейном сцепки, на котором отсутствует грядиль. Поводок окучника крепится к сцепке при помощи стопора, соединяясь болтами и шайбами. Сам стопор вставляется внутрь квадратной трубы, после чего затягивается.

Таким же способ изготавливается и дисковый окучник для мотоблока Салют, ведь сама конструкция и способ соединения с мотоблоком полностью идентичны с Невой.

Активный окучник

Для изготовления такого окучника нам понадобится ровно такой же перечень материалов и инструментов, которые мы использовали при изготовлении дискового окучника:

• сварочный аппарат;
• листовое железо;
• болгарка;
• крепежные соединения.

Используя подобный инструментарий, можно изготовить активный окучник для мотоблока МТЗ, Пахарь, Чемпион, Карвер, Хускварна, Лифан. Принцип изготовления во многом схож с дисковым вариантом:

• Оси также нужно подогнать под параметры мотоблока, а сами детали привариваются при помощи сварочного аппарата.
• Как уже сообщалось ранее, такой вид окучника предъявляет определенные требования к мотоблоку. У него должно быть две передние передачи, а также ВОМ – вал отбора мощности. Многие продавцы мотоблоков, говоря о том, ч то у мотоблока две передачи, подразумевают одну заднюю и одну переднюю.
• Так что при покупке нужно уточнять этот момент.
• Целесообразным будет изготовление нескольких втулок с кронштейнами, а также дополнительных лопастей из металла.

Двухрядный окучник

Окучник двухрядный представляет собой тот же листерный вид окучника, но в двойном объеме. Рассмотрим весь процесс работы поэтапно:

• Для работы нам понадобится лист металла толщиной порядка 3 мм. Из данного материала необходимо сварить основание окучника.
• В качестве кронштейна можно использовать полосу из стали 4 мм. Полевая доска изготавливается из листа стали толщиной 5 мм.
• Стойка окучника берет на себя основную нагрузку при работе. Поэтому, нужно позаботиться о том, чтобы она была наиболее устойчивой и надежной, в сравнении с остальными деталями окучника.
• Крылья окучника можно изготавливать из листа стали толщиной 2 мм. Их нужно немного изогнуть, используя трубу нужного диаметра.

В принципе, на этом и заканчивается процесс изготовления двухрядного окучника. Можно еще сделать регулируемую систему крыльев окучника, которые крепятся к основанию по шарнирной технологии. В хвосте конструкции предусмотрены штанги, регулирующие угол наклона крыльев.

В остальном же принцип изготовления полностью идентичный, что и у фиксированного листерного варианта.

https://youtube.com/watch?v=fSGR4FlZuFY

Окучник ручной. Окучник для картофеля ручной

Картошка всегда считалась одним из основных овощей на кухне. Её используют для приготовления первых, вторых блюд, десертов и т.д. Выращивание этого овоща связано с большими трудозатратами, потому что для получения хорошего урожая необходимо несколько раз за сезон окучить картофельные кусты.

Благодаря окучиванию, улучшается доступ кислорода к корням, разрушаются каналы в земле, вследствие чего меньше испаряется влага, а также увеличивается количество клубней.

Окучивание кустов выполняется на дачных участках механическим способом с помощью тяпки. Однако, это длительный и тяжёлый процесс.

Для помощи фермерам и огородникам, специализирующимся на выращивании картошки, создан специальный инструмент, который называется окучник.

Достоинства и недостатки окучников

Использование механизмов всегда позволяет повысить производительность труда на фермерских и дачных участках.

Окучник ручной

Преимущества:

• уменьшает трудовые затраты и повышает эффективность работы фермера;
• может быть многофункциональным инструментом, который дополнительно может использоваться для рыхления почвы, посадки картошки, а также во время сбора урожая;

Недостатки:

• чтобы использовать приспособление, необходимо его приобрести, а, значит, потребуются материальные затраты на покупку и дальнейшее обслуживание;
• при работе с устройством необходимо соблюдать правила техники безопасности.

Типы картофелеокучников

В зависимости от конструкции, различают следующие виды устройств:

• листерный;
• дисковый;
• пропеллерный.

Дисковой окучник

Пропеллерные механизмы позволяют перемещать землю, находящуюся в междурядиях, в бороздки.

Наиболее распространены листерные и дисковые устройства.

Листерные механизмы

Интересно! Приспособления данного типа выпускаются с фиксированной шириной захвата. Иначе они называются плужковые, так как внешне напоминают плуг.

Производятся с регулируемым углом атаки (угол наклона режущей части окучника к земле) и фиксированным.

Регулируемые позволяют изменять глубину рыхления и, соответственно, площадь захвата.

Достоинства устройства:

• потребляет меньше энергии, по сравнению с дисковыми устройствами;
• более простое по конструкции;
• цена меньше, чем на дисковое устройство;
• имеет небольшой вес, поэтому отлично работает на маломощных механизмах (мотоблоках и культиваторах).

Листерный окучник

Недостатки:

• плохо работает на влажной и тяжёлой почве;
• посадка картофеля должна быть только ровной, со строго фиксированной шириной междурядий.

Дисковые окучники

Конструктивно состоят из двух дисков с заточенной кромкой. При движении окучника диски вращаются и измельчают почву. Они имеют выпуклую форму. За счёт такой формы одновременно и рыхлится почва, и формируется земляной валик.

Диски через шариковые подшипники прикрепляются к стойкам, которые расположены на горизонтальной рамке-держателе.

Обратите внимание! Их можно регулировать по вертикали, реже – по горизонтали. При вертикальной регулировке изменяется угол поворота дисков, за счёт чего изменяется и количество земли, которое нужно для формирования гребня. Горизонтальная регулировка перемещает диски по вертикали (поднимает или опускает)

Таким образом, выполняется настройка угла атаки

Горизонтальная регулировка перемещает диски по вертикали (поднимает или опускает). Таким образом, выполняется настройка угла атаки.

Достоинства:

• более качественное выполнение окучивания, гребни получаются ровнее и выше;
• можно использовать при разной ширине междурядий;
• позволяет выполнять окучивание по более тяжёлой почве.

Дисковый окучник можно использовать при разной ширине междурядий

Недостатки:

• более высокая цена;
• более высокое потребление топлива.

В зависимости от объёма выполняемых работ и степени механизации, окучиватель для картофеля бывает:

• ручной;
• автоматизированный.

Факт! Ручные – предназначены для выполнения только окучивания, автоматизированные – используются для выполнения нескольких видов работ: окучивание, рыхление, посадка, сбор урожая.

Ручной – перемещается за счёт того, что человек толкает или тянет за собой механизм.

Автоматизированный картофелеокучник представляет собой дополнительное подвесное приспособление для мотоблока, культиватора или трактора.

Окучник для картофеля ручной

Позволяет выполнять обработку картофельных грядок, вне зависимости от наличия мотоблока или трактора. Для ручных типов наиболее распространены конструкции листерного и дискового механизмов.

Самостоятельное изготовление окучника

Своими руками сделать окучник помогут инструкции, а также понятные эскизы деталей с нужными размерами. Они представляют собой довольно простые конструкции. Любые тонкости и особенности всегда можно разглядеть на фото или видео процесса изготовления. Это позволит правильно и быстро установить все компоненты, чтобы впоследствии не переделывать работу.

Необходимые инструменты и материалы

Для работы следует подготовить целый ряд инструментов: слесарный (тиски, молоток, зубило, гаечные ключи), электрический (болгарка, электродрель с комплектом сверл, сварочный аппарат), разметочный (рулетка, штангенциркуль). Также надо запастись расходными материалами: абразивными кругами, сварочными электродами. Разметку наносят мелом, карандашом или фломастером. Удобно использовать для этих целей корректор текста в виде шариковой авторучки. Его легко наносить, за счёт образования тонкой линии точность раскроя увеличивается.

Если необходимый минимум рабочего инструмента есть практически у каждого умельца (или его можно попросить у знакомых), то с нужными материалами ситуация сложнее. В зависимости от принятой конструкции, потребуется различный сортамент метала и его количество. Не всегда у мастера под рукой есть такой ассортимент. Его придётся покупать. Однако в магазине или на складе могут отказать в продаже столь малого количества. В этом случае нужно искать альтернативные источники на производстве, в ремонтных мастерских или пунктах приёма металлолома. Для изготовления потребуются:

• лист толщиной не менее 3 мм;
• полоса 40 х 4, 50 х 5 мм;
• труба профильная 15 х 15, 30 х 15 мм;
• крепёжные детали (болты, шайбы, гайки).

Как сделать картофелесажалку своими руками: чертежиКартофель любим многими огородниками, поэтому его часто высаживают на земельных участках. При этом используют как…

Подготовительные мероприятия

Первоначально следует подготовить чертежи всех деталей и перенести их на плотную бумагу в масштабе 1 : 1. Затем вырезают картонные лекала, размещают их на поверхности металла так, чтобы оставалось как можно меньше обрезков. Болгаркой делают заготовки. Для этого абразивным кругом очерчивают контур на глубину до одного миллиметра, а затем выполняют полноценный раскрой. Гнут детали в тисках или подходящих оправках. Размечают отверстия при помощи штангенциркуля и сверлят ручной электродрелью или на станке.

К сведению! Для облегчения гибки детали предварительно нагревают паяльной лампой, газовой горелкой или в печи.

Изготовление окучника листерного типа

Основная деталь почвообрабатывающего инструмента такого типа – лемех. Это плуг окучника для мотоблока, который врезается в землю. Построение конструкции необходимо начинать именно с него. Для повышения прочности лемех желательно закалить. Однако это накладывает ограничение на перечень материалов для его изготовления. Следует использовать углеродистые низколегированные стали. Они хорошо поддаются закалке и обработке резанием. Крепится лемех к передней части при помощи болтового или сварного соединения. В последнем случае закалку проводят после сборки.

Переднюю часть изготавливают из стального листа толщиной 3 мм. Сгибают его в двух плоскостях. Для придания детали плавных изгибов и переходов её предварительно нагревают до 900 °C. Нижняя часть должна сопрягаться с лемехом без зазоров или перекосов. Для подгонки деталей их подгибают или подрезают. С двух сторон сопрягают переднюю часть с отвалами. При этом контролируют плавность форм и переходов. Подошву делают из стальной полосы шириной 5 см, толщиной 5 мм. Кронштейн вырезают из профильной трубы сечением 30 х 15 мм.

Дискового окучника

Своими руками навесное оборудование для мотоблока можно изготовить из старого газового баллона. При этом вырезают верхнюю часть и дно. Края заготовок обрабатывают болгаркой или заточным станком. В центре сверлят отверстие для крепления к стойке. Последнюю изготавливают из стальной трубы диаметром 26 мм. Траверсу, на которой крепятся стойки, делают из металлического профиля сечением 40 х 40 х 3 мм. Сцепку с мотоблоком самодельного дискового окучника варят из толстостенного стального проката.

Сборка

Собирают все детали в единое целое на ровной поверхности. Для предотвращения смещения применяют зажимы или струбцины. Болтовые соединения предварительно скручивают. Места сварных соединений зачищают от ржавчины, окалины или старой краски. Постепенно соединяют элементы и фиксируют их точечными прихватками. Когда конструкция станет жесткой, проверяют её соответствие чертежу, а также плавность перемещения подвижных деталей. После этого выполняют окончательную сварку.

Модели окучника

Окучник листерного типа

Конструкция этого приспособления считается наиболее простой. У нее фиксированная ширина захвата.

Состоит из двух присоединенных, разветвленных и зафиксированных между собой крыльев. В связи с тем, что крылья неподвижны, невозможно устанавливать размер ширины захватывания, настраивая прибор под размеры междурядий. Именно по этой причине во время работы с этим окучником приходиться подстраивать сами междурядья под размеры окучника, а не наоборот.

В основном все производители выпускают модели с размерами ширины захватывания 25-30 см. Это не очень удобно, потому что технология выращивания и посадки картофеля имеет размеры ширины между рядами 60 см.

У этой конструкции имеются специальные стойки с тонкой конструкцией, которые предотвращают перегрузку мотоблока во время рыхления окучника глубоких слоев жестких почв.

Есть приспособления, конструкция которых имеет обтекаемый вид. Это наиболее удобно, потому что такие модели можно подстраивать под любой размер междурядий.

С переменной шириной захвата

Это приспособление считается наиболее удобным, поскольку у него имеется регулировочный механизм, который обеспечивает быстрое изменение положения крыльев. Благодаря этому свойству, его можно с легкостью подстроить под любой размер грядок. Однако у них есть один весьма неприятный недостаток – с ними очень сложно работать. Это связано с тем, что при рыхлении крылья прибора раздвигают землю в разные стороны, небольшое количество которой высыпается снова в борозду.

В итоге начинают уставать руки и спина, и основная часть мощности двигателя тратится впустую. Но все же, несмотря на эти недостатки, эти модели являются популярными и пользуются огромным спросом среди многих землевладельцев.

Дисковая разновидность

Этот вид инструмента обладает следующими достоинствами:

отлично сочетается с мотоблоком. Если дисковый окучник использовать на пониженной скорости мотоблока, то мощность инструмента становится еще больше. За счет этого повышается эффективность вскопки почвы, а также оказывает благоприятное влияние на рабочий процесс инструмента;

удобное использование. Во время рыхления или вскопки с этим прибором не нужно прилагать много сил. Он сам продвигается вперед и не нужно делать дополнительный упор сзади;

универсальное предназначение. Этот инструмент можно применять для рыхления почвы, как перед посадкой картофеля (О том, как сделать ручной окучник для картофеля читайте в этой статье), так и после высадки во время активного выращивания для дополнительного рыхления.

Это интересно: дисковый окучник имеет такое же значение как плуг и лебедка. Благодаря этому инструменту можно с легкостью сделать грядки для высаживания растений, а также его можно использовать для посадки посадочного материала, например, картофеля.

Если выбирать из предложенных моделей в магазинах, то лучше всего выбирать окучники, сделанные из металла легированного типа, конструкция которых имеет подшипники качения, большой размер диаметра и толщину дисковых элементов.

Пропеллерные окучники

Весь принцип действия состоит в работе пропеллерных элементов. Под их воздействием первым делом вскапывается земля и вычищаются сорняки, а уже потом рыхлятся сами однорядные грядки. Эти модели в основном используются для переднеприводных мотокультиваторов (О разновидностях культиваторов читайте здесь) и мотоблоков с двумя передачами. Это объясняется тем, что на вторых передачах уровень мощности повышается до 180 оборотов в минуту.

Когда уровень мощности достигает максимума, этот инструмент можно использовать не только для окучивания почвы, но и для перекидывания земли с грядки на грядку.

Из этой статьи вы узнаете, что лучше использовать мотоблок или культиватор. Читайте здесь то, что нужно знать о дереводробилке.

Советы и рекомендации относительно выбора аппарата

Многие ошибочно полагают, что цена является главным критерием при выборе ручного окучника. На самом деле это не так. Можно отдать несколько десятков тысяч за изделие, которым будет неудобно работать в определенном типе почвы.

Каким окучником для картофеля пользуетесь Вы?

РучнымНавесным

Поэтому, перед покупкой крайне важно обращать внимание на такие характеристики:

1. Количество операторов – единичные варианты удобны в управлении, но для более глубокого возделывания лучше подходят окучники по типу «тяни-толкай». Один человек полностью контролирует глубину погружения окучника, а второй исключительно тянет плуг.
2. Размеры возделываемого участка – если это 5-6 соток, то одному вполне можно справиться с работой. Обработку 30-50 соток рекомендовано осуществлять прицепным окучником, который устанавливается на мотоблок или мини-трактор.
3. Тип почвы – для мягких и рыхлых подходит дисковый окучник, тогда, как для более плотных понадобится плужок.

Всегда обращайте внимание на толщину метала и его качество. Хлипкие конструкции при чрезмерном надавливании могут проседать и деформироваться, что вызовет затруднения в работе. Всегда производите рыхление почвы после обильного орошения

На высушенной земле работать сложнее, особенно при использовании ручного окучника.

Всегда производите рыхление почвы после обильного орошения. На высушенной земле работать сложнее, особенно при использовании ручного окучника.

Принцип работы

Огородники знают, что окучивание картофеля должно проводиться несколько раз за сезон. Если почва на участке хорошо обработанная, рыхлая, это способствует лучшему процессу обмена кислородом. Воздух, поступающий в грунт, положительно влияет на развитие и рост растений. Своевременное рыхление увеличивает урожайность на 30–60%. Благодаря конструкции рабочего корпуса окучника, получаются борозды с необходимой глубиной.Взрыхленная земля отваливается по обе стороны от получившегося арычка. В него закладываются клубни, а в дальнейшем канавки засыпаются землей. В процессе роста картофелю необходимо подсыпать толстый слой сверху. Это способствует образованию большого числа клубней. Такое подсыпание обеспечивается опять же рыхлением с образованием канавки вдоль высаженных всходов. Это достигается тем, что рабочие детали окучника при движении в междурядьях срезают верхний слой земли.

Кроме картофеля, окучником можно обрабатывать и другие культуры, которые высаживаются рядами и требуют окучивания, например, томаты, баклажаны, перцы. Конструкции инструмента различаются шириной захвата, ручным или механизированным принципом действия. Первый вариант довольно примитивен, требует двух операторов, один из которых берется за переднюю ручку, а другой надавливает на заднюю тягу. В результате усилий устройство углубляется в грунт, разрезает почву, а при движении внутри пласта оставляет заметный шлейф земли. Автоматизированный вариант цепляется к трактору или мотоблоку, управляется одним оператором.

Ручные и автоматизированные окучники можно подразделить по следующим видам:

дисковый – это простой инструмент, подходящий для одного человека;

огородный – это универсальный плуг, для которого необходимо присутствие двух операторов.

Понятно, что дисковые варианты легче в применении, их еще часто автоматизируют, сцепляя с мототехникой. Гребни земли после дисковых окучников выше. Есть в этих устройствах и отрицательный момент – цена. В сравнении с плуговым окучником она в четыре раза выше. Внешне инструмент выглядит рамой с колесами, на которую подвешены диски. Расстояние между ними можно изменять в соответствии с шириной междурядьев. Диски выставляются под определенным наклоном, который не рекомендуется регулировать по отношению к вертикали. Без постоянного одинакового расстояния между кругами инструмент будет тянуть вбок.

Самый простой тип ручного плуга имеет заранее заданную ширину захвата, крылья (плуги), сдвинутые относительно друг друга, которые являются неподвижными. Это удобно, если ширина междурядий уже определена, а инструмент к ним подходит. Еще одно преимущество окучников с фиксированной шириной захвата – возможность применения с легкими культиваторами, весом до 30 кг. Достоинство заключается в компактности, а отрицательная сторона скрывается в ограниченности работ на влажных участках. Здесь инструмент будет залипать в почве.

Читать также: Температура пайки пропиленовых труб

Окучник с изменяемой шириной захвата – это самый распространенный вариант. Регулировочный механизм простой, но он позволяет сдвинуть или раздвинуть крылья, подстроив их под нужную ширину к междурядьям. Инструмент тоже можно автоматизировать, но только с тяжелыми мотоблоками. Крылья такого окучника отодвигают землю сразу в обе стороны. После прохода инструмента часть осыпается обратно в линию, которую он нарезает. Для более эффективного процесса боронования требуется мощнее мотоблок, иначе тянуть окучник покажется тяжелее, чем работать тяпкой или мотыгой.

Полностью на самотяге

Если вы только планируете покупку мотоблока, а окучивать картошку надо, вам подойдет ручной плужный окучник с возможностью переделки на механическую тягу. При этом гибкая веревочная лямка заменяется жестким грабельником, а плужковый лемех с размахом крыльев до 25 см (больше не потянете) на листерный или чизельный.

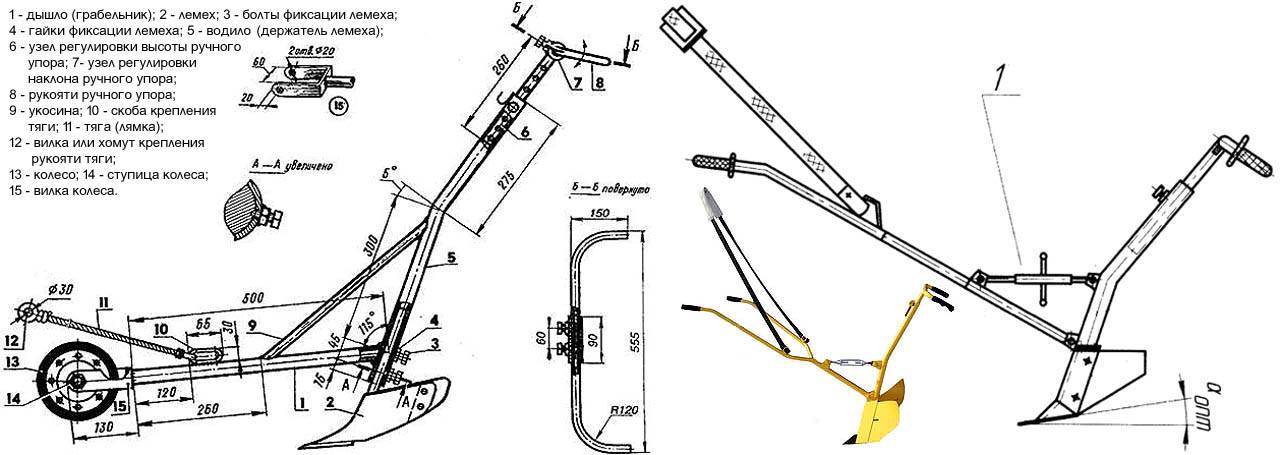

Чертежи ручного окучника такого типа приведены слева на рис. Это, собственно, «полуручной» агрегат: он без переделки пригоден для тяги от агролебедки. Если ее мощность достаточна, можно сразу ставить лемех пошире. Колесо при переделке под мотоблок можно оставить, но тогда работать надо будет вдвоем: один ведет тяговый агрегат; второй – окучник. Так, кстати, и удобнее: работа быстрее спорится, а результат ее получается лучше.

Чертежи ручных плужных окучников.

Если же на ваших 4-12 сотках окупаемости мотоблока не предвидится, то можно сделать (или приобрести) полностью ручной окучник, см. справа на рис. Его особенность – оперативная регулировка талрепом 1 одновременно величины отвала и тягового усилия сообразно свойствам грунта. Базовые размеры такие же, как пред. случае. Излом водила также одинаков, 5 градусов. Излом грабельника ок. 80 градусов, а излом передних рукоятей подбирается по росту и телосложению источника тяги.

Разновидности листерных самодельных и заводских окучников

Простейший нерегулируемый окучник представляет собой сплошную конструкцию их двух расходящихся фигурных пластин, расположенных зеркально и имеющих общее ребро жесткости.

Это основа, но если к ней добавить закрылки в виде регулируемых пластин, получится регулируемый окучник собственного изготовления. Без пластин — это прекрасный рыхлитель междурядий картофеля, в которых почва уплотняется, и воздух не поступает к корням.

Окучник с фиксированным захватом может применяться на ровных полях, с одинаковыми междурядьями при использовании сеялки. Такой инструмент применяется с маломощной тягой, так как регулируемые пластины создают дополнительное сопротивление слоя земли.

Но создать развальный механизм и заставить его работать – две разные истории. Для регулирования глубины опускания в почву, для ровного создания гребка должна быть выполнена рамная конструкция со сцепкой. Только хорошо отцентрованный узел будет тратить минимум усилий для качественной обработки почвы. Погружение окучника в землю происходит за счёт вертикально выставленной стойки. Если окучник для картофеля к мотоблоку своими руками при настройке идёт низко или по поверхности регулируют угол наклона стойки. Для листерного двухрядного инструмента при монтаже на раму необходимо точно установить расстояние между стрелами.
